中逸光DP系列模塊電源的應用指南_ACDC模塊電源_模塊電源制造商
來源：ZYGKJ作者：ZYG發布時間：2018-05-03 09:51:38
- DP06/10-400SXX是專為電力客戶設計的一款模塊電源，具有體積最小、功率密度最高、輸入高和輸入電壓寬、極低的空載損耗（僅為60mW）、應用最為方便等特點，深受客戶的喜愛。下面就此系列產品在不同的環境下應用做如下說明。

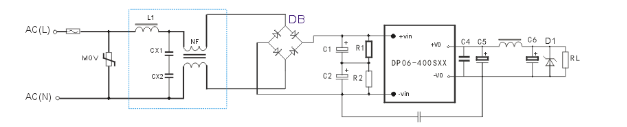

- 2相輸入，輸入電壓范圍寬至：85-520VAC（100-720VDC)的應用。
參數值選型（僅供參考，具體需要看整機實驗是否符合要求而定）
|
FUSE（必加） |
L1 |
CX1,2（必加） |
NF |
MOV（必加） |
DB（必加） |
C1，2（必加） |
CY（必加） |
|
保險電阻：15Ω/2W |
1.0mH,0.2A-0.5A |
安規電容：104K/310VAC |
NF為共模電感，電感值在30mH,電流0.2A-0.5A. |
MOV為壓電阻，推薦值為14D821K |
1A/1000V橋堆 |
10uF-15uF/400V |
安規Y電容：222K/400VC |

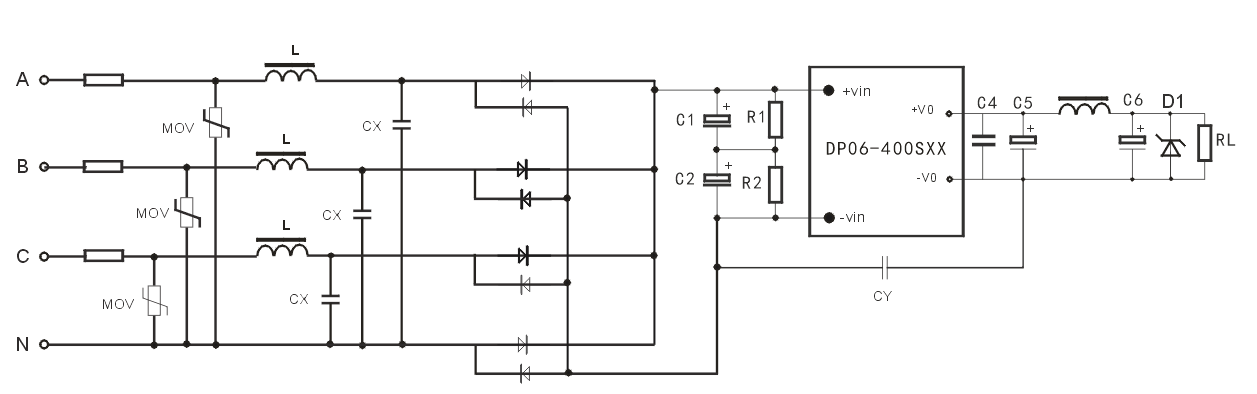

- 3相電壓輸入，此電路的特點是任意2線輸入均可工作。
參數值選型（僅供參考，具體需要看整機實驗是否符合要求而定）
|
R（必加） |
L（必加） |
CX（必加） |
MOV（必加） |
D（必加） |
C1，2（必加） |
CY（必加） |
|
保險電阻：15Ω/2W |
1.0mH/0.2A |
安規X電容：104K/310VAC |
MOV為壓電阻，推薦值為14D821K |
1A/1000V |
10uF-15uF/400V |
安規Y電容：222K/400VC |
